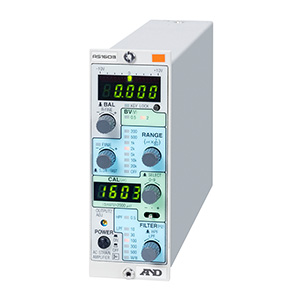

交流應變放大器|工業測量設備（信號調節器）應變放大器交流橋式通用型AS 1603
交流電橋法·通用型
AS 1603是一款適用于應變儀測量的應變儀，因為它具有高靈敏度，高穩定性和抗噪性。
5 kHz用于橋式電源，DC?2 kHz的響應性得到保證。此外，平衡電路中的新容量的自動消除功能可以即時且精確地進行動態平衡調整。
目錄
使用說明書
特點 日本愛安德，藤野代理，AND 應變放大器交流橋式通用型AS 1603
靈敏度高·響應性高
靈敏度在應變輸入（BV = 2 V）時±200×10 -6 10 V
最大增益：50,000次
操作簡單
通過一鍵式（一個按鈕）檢查整個輸入系統（斷開/線路長度校正），可以進行初始平衡調整（自動平衡功能）。
預防誤操作
每個設置鍵都可以鎖定（CAL應用除外）。
即使在惡劣的溫度條件下也能操作
AC 100至240 V，DC
10 V至30 V 工作溫度范圍：-10°C至50°C
溫度穩定性（零）：±0.1×10 -6應變/°C
優異的抗震性能：29.4米/秒2
考慮車內測試的振動設計。
功能 日本愛安德，藤野代理，AND 應變放大器交流橋式通用型AS 1603
斷開檢查功能
立即檢測斷開點！獲得專利：專利號4405242
新型AS系列的斷線檢查功能可自動檢測電橋和電纜的斷開。由于斷開點容易檢測，因此縮短測量準備時間和防止斷線故障的措施是有用的。
線長度校正功能
可以用4線電纜糾正！專利：專利號：2992599
如果電橋電路與放大器之間的距離較長，則由于電纜的導體電阻而導致電橋電壓下降。過去，它通過6芯電纜和數字設置（電纜長度，電線直徑等）進行遙感校正。通過采用我們自己的自動校正電路代替這些，新的AS系列可以提供考慮導體電阻的橋電壓，并且可以高精度測量應變。
簡單的指標
17點LED（用于OUTPUT1監視器）顯示
高響應監測成為可能（100赫茲）
的推力精度尋蹤（綠色LED照明范圍±100毫伏）
（兩端LED閃爍以大約±10.5V或更大）在閃爍警告時間刻度
4位1 / 2數字LED顯示器（用于OUTPUT 2監視器）可用作
簡單指示器（OUTPUT 2：帶ADJ的縮放顯示器）
精度：讀數值±0.05％±1計數
準確的校準值設置（校準）是可能的
校準設置
±1至±9,999×10 -6任意設置至失真
直接設置變頻器的額定值
4位數字LED指示

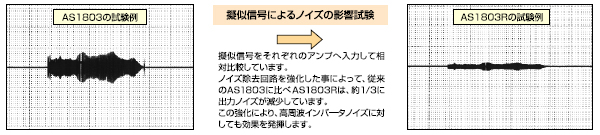

偽信號對噪聲的影響比較例
交流應變放大器AS1603規范
| 項目 | AS 1603 |
|---|---|
| 通道數 | 1個通道/單元 |
| 橋梁阻力 | 60至1,000Ω |
| 儀表系數 | 2.00 |
| 電橋供電 | AC 0.5 V，2 V 5 kHz正弦波，同步輸入/輸出信號AC 2.5 V |
| 橋檢查功能 | 檢測輸入電橋電路的斷線/短路（120Ω或更多）并斷開電纜至輸入電橋電路（120Ω或更多），檢查結果的LED顯示。 底部設置SW啟用功能ON / OFF |
| 線長度校正功能 | 自動校正電橋長度對橋接電路造成的橋式電源電壓下降，通過底部設置SW進行功能ON / OFF *不要用于內置輸出調節電阻的傳感器。 |
| 平衡調整范圍 （自動平衡） | 電阻：±2％（±10,000×10 -6應變），容量分數：約2,000 pF |
| 平衡準確性 | 在±0.4×10 -6應變范圍內（RANGE = 200，無FINE，BV = 2 V） |
| 最大輸入范圍 | ±200,000×10 -6應變（RANGE = 20k，F(xiàn)INE = x 2.5，BV = 0.5V） |
| 電壓靈敏度 | ±200×10 -6應變±10 V（RANGE = 200，無FINE，BV = 2 V） |
| 測量范圍切換 | 200,500,1k，2k，5k，10k，20k（x 10 -6應變x 2 / BV值），OFF |
| 微調 | FINE RANGE，可變量之間的連續變量可以分兩步進行更改 |
| 內部校準器 | 設定值：±1?9999×10 -6的應變，精度：±（0.5％RDG + 0.5×10 -6的應變） |
| 非線性 | ±0.1％/ FS |
| 頻率特性 | DC?2 kHz±10％ |
| 高通濾波器 | 2極巴特沃斯型（濾波器下降特性 - 12 dB / oct）：0.5 Hz |
| 低通濾波器 | 4極巴特沃斯型10,30,100,300,500 Hz（濾波器下降特性 - 24 dB / oct） |
| 穩定性 | 在±0.5×10 -6應變范圍內 ± 24小時內的±0.1×10 -6應變±0.05％/°C±0.2％/ 24小時以內的靈敏度 |
| 噪音 | 2.0×10 -6的應變第等效輸入（W / B，RANGE = 200 ，F(xiàn)INE 沒有，BV = 2V，在120Ω橋） 0.6×10 -6的應變第等效輸入（DC?100Hz的，RANGE = 200 ，F(xiàn)INE 無，BV = 2 V，120Ω橋） |
| 噪聲容限 | 普通的設計 |
| 輸出電壓 | 輸出1±10 V±5 mA，輸出2±10 V±10 mA |
| 輸出調整 | OUTPUT 2 ADJ（單獨從1到1/10連續變化） |
| 輸出監視器顯示 | 17點LED顯示器（OUTPUT 1顯示器），LED兩端閃爍±10.5 V或更高 |
| 數字顯示 | 4位1/2數字顯示（OUTPUT 2監視器），OUTPUT 2 ADJ可擴展。 數字顯示點的顯示位置可以通過底部設置SW進行更改。 |
| 按鍵鎖定功能 | 按下按鍵鎖定按鍵1秒鐘可開啟/關閉按鍵鎖定 |
| 保存設定值 | 保存到閃存中（不需要備份電池，設置值可以保留） |
| 抗振性 | 29.4m / s 2（3G）（50Hz，X，Y，Z各10分鐘） |
| 耐電壓 | 輸入端子（A，B，C，d，e）和一個輸出端，至外殼AC1kV1分鐘 型交流電力為輸入，輸出AC1.5KV一分鐘（內部浪涌元件）之間案例 一個直流電源輸入的輸入之間AC1kV 1分鐘 DC電源輸入和輸出，情況下AC 500 V 1分鐘 |
| 交流電源 | AC 85至132 V / AC 180至264 V（需要內部開關切換）9 VA或更低 |
| 直流電源 | DC 10至30 V 6 VA或更低 |
| 工作溫度和濕度范圍 | -10°C至+ 50°C，相對濕度20％至85％（不結露） |
| 外部尺寸 | H143（±1.0）×W 49.5（±0.5）×D 253（±2.0）mm *不包括突起 |
| 塊 | 在1.35（±1.0）kg以內 |

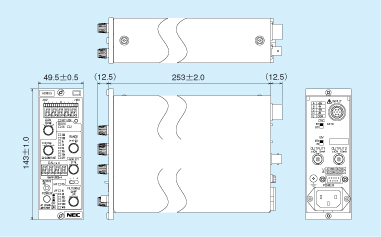

輪廓圖

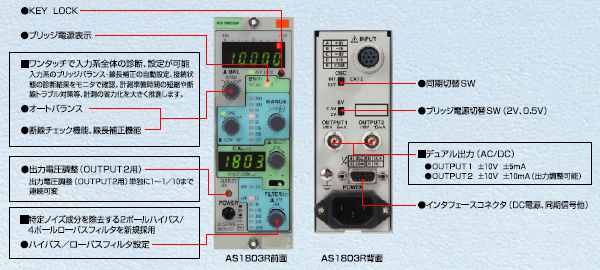

顯示單位，操作旋鈕和后面 日本愛安德，藤野代理，AND 應變放大器交流橋式通用型AS 1603
