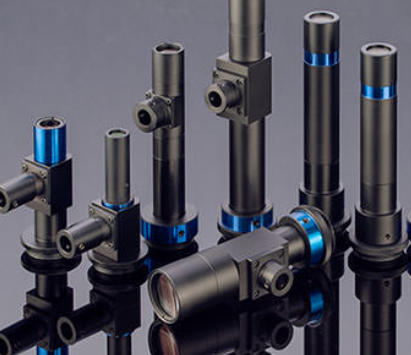

日本optart 鏡頭 HR-1EM-40 HR-2EM-40 均勻的照明光
2026-01-15 09:31:50
fujino
望遠鏡鏡頭
HR系列
HR-1EM-40
HR-2EM-40
HR-4EM-40
HR-08M-65
HR-1M-65
HR-2M-65
HR-4M-65
HR-6M-65
HR-8M-65
HR-05S2-71
HR-07M-71
HR-1M-71
HR-2M-71
HR-4M-71
HR-6M-71
HR-04M-78
HR-05M-110
HR-08M-110
HR-1M-110
HR-2M-110
HR-4M-110
HR-6M-110
HR-1M-220
HR-1EL-40
HR-2EL-40
HR-4EL-40
HR-08F-65
HR-1F-65
HR-2F-65
HR-4F-65
HR-6F-65
HR-8F-65
HR-05L2-71
HR-07F-71
HR-1F-71
HR-2F-71
HR-4F-71
HR-6F-71
HR-04F-78
HR-05F-110
HR-08F-110
HR-1F-110
HR-2F-110
HR-4F-110
HR-6F-110
HR-1F-220
特點
高分辨率通用遠攝鏡頭
物體側 Telecentric 鏡頭
高N.A.設計
W.D.=40mm、65mm、71mm、110mm系列
×0.47、×0.5、×0.72、×0.8、×1、×2、×4、×6、×8
直照及同軸反射類型的全部42個型號
同軸落射類型實現了均勻的照明光
低光學失真
低成本應對
C型接口
規格
| 型式 | 光學 倍率 | 光學的 分解能 | 有效 F值 | 不適用。 | 被寫界深度 | 扭曲 | 物像間 距離 | 作動 距離 | 重量 | 適合 相機 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 錯亂円 40μm | OPT ART 計算式 | 光學 | 電視 | ||||||||||
| 輸入：(X) | (微米) | (毫米) | (毫米) | (%) | (%) | (毫米) | (毫米) | 輸入：(g) | (英寸) | ||||
| 直的 | HR-1EM-40 | 1 | 8.6 | 12.8 | 0.039 | 1.03 | 0.69 | -0.16 | -0.09 | 119.63 | 40.6 | 35 | 1/2 |
| 直的 | HR-2EM-40 | 2 | 5.6 | 16.7 | 0.060 | 0.33 | 0.24 | 0.33 | 0.10 | 120.93 | 40.4 | 25 | 1/2 |
| 直的 | HR-4EM-40 | 4 | 4.5 | 26.7 | 0.075 | 0.13 | 0.12 | 0.65 | 0.21 | 120.53 | 40 | 25 | 1/2 |
| 直的 | HR-08M-65 | 0.8 | 9.3 | 11.1 | 0.036 | 1.39 | 0.91 | 0.11 | 0.04 | 178.98 | 65.15 | 40 | 1/2 |
| 直的 | HR-1M-65 | 1 | 7.5 | 11.1 | 0.045 | 0.89 | 0.58 | -0.01 | -0.01 | 179.02 | 65 | 40 | 2/3 |
| 直的 | HR-2M-65 | 2 | 5.7 | 16.9 | 0.059 | 0.34 | 0.25 | 0.56 | 0.18 | 150.03 | 65 | 32 | 1/2 |
| 直的 | HR-4M-65 | 4 | 4.3 | 25.6 | 0.078 | 0.13 | 0.11 | 0.68 | 0.22 | 150.03 | 65 | 34 | 1/2 |
| 直的 | HR-6M-65 | 6 | 4.1 | 36.8 | 0.0815 | 0.08 | 0.08 | 0.43 | 0.14 | 162.53 | 65 | 38 | 1/2 |
| 直的 | HR-8M-65 | 8 | 4.0 | 47.6 | 0.084 | 0.06 | 0.07 | 0.24 | 0.08 | 178.23 | 64.7 | 40 | 1/2 |
| ストレート | HR-05S2-71 | 0.5 | 10.7 | 7.9 | 0.0315 | 2.54 | 1.55 | 0.03 | 0.01 | 172.03 | 71 | 55 | 1/2 |
| ストレート | HR-07M-71 | 0.72 | 10.5 | 11.3 | 0.032 | 1.74 | 1.14 | -0.01 | 0.00 | 184.41 | 71 | 60 | 1/2 |
| ストレート | HR-1M-71 | 1 | 10.5 | 15.6 | 0.032 | 1.25 | 0.89 | 0.00 | 0.00 | 204.93 | 71 | 50 | 2/3 |
| ストレート | HR-2M-71 | 2 | 6.2 | 18.5 | 0.054 | 0.37 | 0.28 | 0.34 | 0.10 | 185.53 | 71 | 55 | 2/3 |
| ストレート | HR-4M-71 | 4 | 4.9 | 29.0 | 0.069 | 0.14 | 0.13 | 0.82 | 0.26 | 188.63 | 71.1 | 50 | 2/3 |
| ストレート | HR-6M-71 | 6 | 4.6 | 41.1 | 0.073 | 0.09 | 0.10 | 0.90 | 0.29 | 196.53 | 71.1 | 50 | 2/3 |
| ストレート | HR-04M-78 | 0.47 | 12.0 | 8.4 | 0.028 | 3.04 | 1.87 | 0.02 | 0.01 | 180.13 | 78.4 | 55 | 1/2 |
| ストレート | HR-05M-110 | 0.5 | 12.2 | 9.1 | 0.0275 | 2.91 | 1.82 | 0.01 | 0.00 | 217.09 | 110 | 55 | 1/2 |
| ストレート | HR-08M-110 | 0.8 | 9.3 | 11.1 | 0.036 | 1.39 | 0.90 | 0.05 | 0.02 | 260.01 | 110 | 74 | 2/3 |
| ストレート | HR-1M-110 | 1 | 11.2 | 16.7 | 0.03 | 1.33 | 0.97 | 0.06 | 0.02 | 252.99 | 110 | 55 | 2/3 |
| ストレート | HR-2M-110 | 2 | 8.0 | 23.8 | 0.042 | 0.48 | 0.39 | 1.52 | 0.49 | 212.8 | 110 | 50 | 2/3 |
| ストレート | HR-4M-110 | 4 | 6.6 | 39.2 | 0.051 | 0.20 | 0.20 | 1.03 | 0.33 | 220.04 | 110 | 55 | 2/3 |
| ストレート | HR-6M-110 | 6 | 6.2 | 55.6 | 0.054 | 0.12 | 0.16 | 0.48 | 0.16 | 239.61 | 110 | 60 | 2/3 |
| ストレート | HR-1M-220 | 1 | 6.7 | 10.0 | 0.05 | 0.80 | 0.41 | -0.03 | -0.01 | 363.03 | 220 | 250 | 2/3 |
| 同軸 | HR-1EL-40 | 1 | 8.6 | 12.8 | 0.039 | 1.03 | 0.69 | -0.16 | -0.09 | 119.83 | 40.6 | 50 | 1/2 |
| 同軸 | HR-2EL-40 | 2 | 5.6 | 16.7 | 0.06 | 0.33 | 0.24 | 0.33 | 0.10 | 121.13 | 40.4 | 40 | 1/2 |
| 同軸 | HR-4EL-40 | 4 | 4.5 | 26.7 | 0.075 | 0.13 | 0.12 | 0.65 | 0.21 | 120.73 | 40 | 40 | 1/2 |
| 同軸 | HR-08F-65 | 0.8 | 9.3 | 11.1 | 0.036 | 1.39 | 0.91 | 0.11 | 0.04 | 178.98 | 65.15 | 62 | 1/2 |
| 同軸 | HR-1F-65 | 1 | 7.5 | 11.1 | 0.045 | 0.89 | 0.58 | -0.01 | -0.01 | 179.02 | 65 | 62 | 2/3 |
| 同軸 | HR-2F-65 | 2 | 5.7 | 16.9 | 0.059 | 0.34 | 0.25 | 0.56 | 0.18 | 150.03 | 65 | 36 | 1/2 |
| 同軸 | HR-4F-65 | 4 | 4.3 | 25.6 | 0.078 | 0.13 | 0.11 | 0.68 | 0.22 | 150.03 | 65 | 40 | 1/2 |
| 同軸 | HR-6F-65 | 6 | 4.1 | 36.8 | 0.0815 | 0.08 | 0.08 | 0.43 | 0.14 | 162.53 | 65 | 43 | 1/2 |
| 同軸 | HR-8F-65 | 8 | 4.0 | 47.6 | 0.084 | 0.06 | 0.07 | 0.24 | 0.08 | 178.23 | 64.7 | 47 | 1/2 |
| 同軸 | HR-05L2-71 | 0.5 | 10.7 | 7.9 | 0.0315 | 2.54 | 1.55 | 0.03 | 0.01 | 172.03 | 71 | 65 | 1/2 |
| 同軸 | HR-07F-71 | 0.72 | 10.5 | 11.3 | 0.032 | 1.74 | 1.14 | -0.01 | 0.00 | 184.41 | 71 | 60 | 1/2 |
| 同軸 | HR-1F-71 | 1 | 10.5 | 15.6 | 0.032 | 1.25 | 0.89 | 0.00 | 0.00 | 204.93 | 71 | 60 | 2/3 |
| 同軸 | HR-2F-71 | 2 | 6.2 | 18.5 | 0.054 | 0.37 | 0.28 | 0.34 | 0.10 | 185.53 | 71 | 65 | 2/3 |
| 同軸 | HR-4F-71 | 4 | 4.9 | 29.0 | 0.069 | 0.14 | 0.13 | 0.82 | 0.26 | 188.63 | 71.1 | 60 | 2/3 |
| 同軸 | HR-6F-71 | 6 | 4.6 | 41.1 | 0.073 | 0.09 | 0.10 | 0.90 | 0.29 | 196.53 | 71.1 | 60 | 2/3 |
| 同軸 | HR-04F-78 | 0.47 | 12.0 | 8.4 | 0.028 | 3.04 | 1.87 | 0.02 | 0.01 | 180.13 | 78.4 | 65 | 1/2 |
| 同軸 | HR-05F-110 | 0.5 | 12.2 | 9.1 | 0.0275 | 2.91 | 1.82 | 0.01 | 0.00 | 216.77 | 110 | 65 | 1/2 |
| 同軸 | HR-08F-110 | 0.8 | 9.3 | 11.1 | 0.036 | 1.39 | 0.90 | 0.05 | 0.02 | 260.01 | 110 | 2/3 | |
| 同軸 | HR-1F-110 | 1 | 11.2 | 16.7 | 0.03 | 1.33 | 0.97 | 0.06 | 0.02 | 252.99 | 110 | 78 | 2/3 |
| 同軸 | HR-2F-110 | 2 | 8.0 | 23.8 | 0.042 | 0.48 | 0.39 | 1.50 | 0.49 | 215.19 | 110 | 55 | 2/3 |
| 同軸 | HR-4F-110 | 4 | 6.6 | 39.2 | 0.051 | 0.20 | 0.20 | 1.02 | 0.33 | 222.43 | 110 | 60 | 2/3 |
| 同軸 | HR-6F-110 | 6 | 6.2 | 55.6 | 0.054 | 0.12 | 0.16 | 0.48 | 0.15 | 242 | 110 | 65 | 2/3 |
| 同軸 | HR-1F-220 | 1 | 6.7 | 10.0 | 0.05 | 0.80 | 0.41 | -0.03 | -0.01 | 363.03 | 220 | 280 | 2/3 |
※畫素サイズ10μm?波長550nm単一で計算
※畫素サイズ7.4μm?波長550nm単一で計算 （HR-1M-220、HR-1F-220）
※最大外徑は同軸入射部分の寸法を除く
