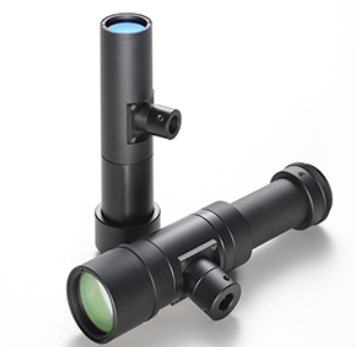

日本optart 遠心透鏡 MP-1M-65-NIR MP-2M-65-NIR 近紅外線對應
2026-01-30 16:01:13
fujino
NIR series
近紅外線對應遠心透鏡
MP-1M-65-NIR
MP-2M-65-NIR
MP-4M-65-NIR
MP-1F-65-NIR
MP-2F-65-NIR
MP-4F-65-NIR
TV-2EM-NIR
TV-2EL-NIR
TV-4F-110-NIR
通過近紅外線（NIR）一并檢測可見光無法捕捉到的圖像
■MP-NIR
×1、×2、×4（支持圖像尺寸1.1“）的陣容
W.D.=65mm
■TV-NIR
W.D.=40mm?×2（1/2“）（輕量緊湊）
W.D.=110mm?×4（2/3“）
■共通
800nm?1200nm近紅外線
直線&同軸落射型
物體側遠心透鏡
無失真
C掛載
NIR仕様（800nm~1200nm)
| 型式 | 光學 倍率 | 光學的 分解能 | 有効 F値 | N.A. | 被寫界深度 | ディストーション | 物像間 距離 | 作動 距離 | 重量 | 適合 カメラ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 錯亂円 40μm | OPT ART 計算式 | 光學 | TV | ||||||||||
| (X) | (μm) | (mm) | (mm) | (%) | (%) | (mm) | (mm) | (g) | (inch) | ||||
| ストレート | MP-1M-65-NIR | 1 | 9.2 | 8.0 | 0.062 | 0.64 | 0.32 | -0.17 | -0.04 | 211.56 | 65.93 | 120 | 1.1 |
| ストレート | MP-2M-65-NIR | 2 | 5.7 | 10 | 0.1 | 0.2 | 0.11 | 1.07 | 0.28 | 204.63 | 65.10 | 100 | 1.1 |
| ストレート | MP-4M-65-NIR | 4 | 4.8 | 16.7 | 0.119 | 0.08 | 0.06 | 0.58 | 0.15 | 243.13 | 65.10 | 118 | 1.1 |
| 同軸落射 | MP-1F-65-NIR | 1 | 9.2 | 8.0 | 0.062 | 0.64 | 0.32 | -0.21 | -0.06 | 216.56 | 65.93 | 145 | 1.1 |
| 同軸落射 | MP-2F-65-NIR | 2 | 5.7 | 10 | 0.1 | 0.2 | 0.11 | 0.98 | 0.26 | 209.63 | 65.10 | 127 | 1.1 |
| 同軸落射 | MP-4F-65-NIR | 4 | 4.8 | 16.7 | 0.119 | 0.08 | 0.06 | 0.56 | 0.14 | 248.13 | 65.10 | 144 | 1.1 |
※λ=940nm、1畫素6μmにて計算。OPTART計算式：1畫素6μ×2畫素=12μにて計算。
NIR仕様（800nm~1200nm)
| 型式 | 光學 倍率 | 光學的 分解能 | 有効 F値 | N.A. | 被寫界深度 | ディストーション | 物像間 距離 | 作動 距離 | 重量 | 適合 カメラ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 錯亂円 40μm | OPT ART 計算式 | 光學 | TV | ||||||||||
| (X) | (μm) | (mm) | (mm) | (%) | (%) | (mm) | (mm) | (g) | (inch) | ||||
| ストレート | TV-2EM-NIR | 2 | 11.7 | 20.4 | 0.049 | 0.41 | 0.40 | 0.47 | 0.14 | 121.13 | 40.6 | 25 | 1/2 |
| 同軸落射 | TV-2EL-NIR | 2 | 11.7 | 20.4 | 0.049 | 0.41 | 0.40 | 0.47 | 0.14 | 121.33 | 40.6 | 40 | 1/2 |
| 同軸落射 | TV-4F-110-NIR | 4 | 8.3 | 28.6 | 0.07 | 0.14 | 0.17 | 0.02 | —- | 237.7 | 110 | 93 | 2/3 |
※λ=940nm、1畫素10μmにて計算。OPTART計算式：1畫素10μ×2畫素=20μにて計算。
