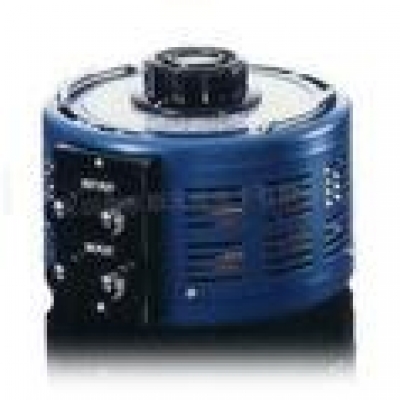

MATSUNAGA松永 廣州代理 AVR定電壓電源裝置 DS-2030
MATSUNAGA松永廣州代理,.,MATSUNAGA松永代理商 AVR定電壓電源裝置DS-2020日本MATSUNAGA松永AVR定電壓電源裝置DS-2020日本MATSUNAGA松永AVR定電壓電源裝置DS-2020日本MATSUNAGA松永AVR定電壓電源裝置DS-2020日本MATSUNAGA松永 AVR定電壓電源裝置DS-2020 ■ 日本M
- 型號：
AVR定電壓電源裝置DS-2020 ■ 日本MATSUNAGA松永AVR定電壓電源裝置DS-2020日本MATSUNAGA松永定電圧定電流直流安定化電源裝置(CVCC)
半導體?IC等のエージング、各種電子機器の開発や調整試験に最適の、出力可変型直流(DC)安定化電源裝置。
■概要■サイリスタ位相制御方式の出力可変型DC電源。定電圧機能(CV)、定電流機能(CC)、過電圧保護(OVP)、
過電流保護(OCP)機能付。回路構成はできるだけ簡素に、使用部品の品質や余裕は十分にという設計思想で開発
されており、性能、機能はもとより、耐久性、信頼性の面からも安心してお使いいただけます。
■特徴■①定電圧機能(CV)、定電流機能(CC)標準裝備。
②低リップル、低ドリフトの高品質直流出力。
③耐久性、信頼性を重視した設計。
④簡便な操作性。
⑤過電圧保護(OVP)、過電流保護(OCP)、過熱保護(OHP)等、充実した保護回路。
型名 標準仕様 ■DS 入力電圧変動範囲
定格入力電圧の±10% 周波數範囲
48Hz～62Hz 出力定電圧精度 最大出力電圧の±0.6%以內 出力定電流精度
最大出力電流の±2% リップル電圧 定格入力電圧、最大出力電力 使用最大出力電流 出力電圧が50%～100%の間は最大出力電流で使用出來ます。
出力電圧が5%～50%の間は以下の式で算出してご使用ください。
＊使用最大出力電流＝（使用出力電圧÷最大出力電圧）×最大出力電流×２ 負荷変動範囲 0～100％ 応答時間 定格入力電圧時、最大出力負荷の50%変動に対し、最大出力電圧の±2%以內に復帰する時間0.3秒以下(400W～2.5KW)、0.4秒(2.6KW～18KW)、0.5秒以下(18.8KW～37.5KW) 接地極性 正（＋）、負（－）端子任意接地可能 保護回路 過電圧保護(OVR)最大出力電圧の+10%にて入力ブレーカ遮斷。
過電流保護(OCP)最大出力電流の+10%にて入力ブレーカ遮斷。
加熱保護(OHP)トランス、リアクトルコイルの溫度が120℃にて入力ブレーカ遮斷。 効率 定格入力電圧、最大出力電力時 70～75%以上 冷卻方式 小容量ラック型タイプは自然空冷。中～大容量自立型はファンによる強制空冷 周?chē)鞙囟? 0～40℃ 相対濕度 30～85% RH 絶縁抵抗 DC500V メガーにて 5MΩ以上 絶縁耐圧 AC1500V 1分間 型式 定格入力電圧(AC) 出力電圧(DC) 出力電流(A) 最大出力電力(W) ■DS-2020 AC1相100V±10% DC1～20V可変 0～20A可変 400W ■DS-2030 0～30A可変 600W ■DS-2050 0～50A可変 1KW ■DS-2075 AC1相200V±10% 0～75A可変 1.5KW ■DS-20100 0～100A可変 2KW ■DS-20200 0～200A可変 4KW ■DS-20200-3 AC3相200V±10% 0～200A可変 4KW ■DS-20300-3 0～300A可変 6KW ■DS-20500-3 0～500A可変 10KW ■DS-3510 AC1相100V±10% DC2～35V可変 0～10A可変 350W ■DS-3520 0～20A可変 700W ■DS-3530 AC1相200V±10% 0～30A可変 1.05KW ■DS-3550 0～50A可変 1.75KW ■DS-3575 0～75A可変 2.63KW ■DS-35100 0～100A可変 3.5KW ■DS-35100-3 AC3相200V±10% 0～100A可変 3.5KW ■DS-35200-3 0～200A可変 7KW ■DS-35300-3 0～300A可変 10.5KW ■DS-35500-3 0～500A可変 17.5KW ■DS-7010 AC1相100V±10% DC3.5～70V可変 0～10A可変 700W ■DS-7020 AC1相200V±10% 0～20A可変 1.4KW ■DS-7030 0～30A可変 2.1KW ■DS-7050 0～50A可変 3.5KW ■DS-7075 0～75A可変 5.25KW ■DS-7075-3 AC3相200V±10% 0～75A可変 5.25KW ■DS-70100-3 0～100A可変 7KW ■DS-70200-3 0～200A可変 14KW ■DS-70300-3 0～300A可変 21KW ■DS-70500-3 0～500A可変 35KW ■DS-1205 AC1相100V±10% DC6～120V可変 0～5A可変 600W ■DS-12010 AC1相200V±10% 0～10A可変 1.2KW ■DS-12020 0～20A可変 2.4KW ■DS-12030 0～30A可変 3.6KW ■DS-12050 0～50A可変 6KW ■DS-12030-3 AC3相200V±10% 0～30A可変 3.6KW ■DS-12050-3 0～50A可変 6KW ■DS-12075-3 0～75A可変 9KW ■DS-120100-3 0～100A可変 12KW ■DS-120200-3 0～200A可変 24KW ■DS-120300-3 0～300A可変 36KW ■DS-2505 AC1相200V±10% DC12～250V可変 0～5A可変 1.25KW ■DS-25010 0～10A可変 2.5KW ■DS-25020 0～20A可変 5KW ■DS-25020-3 AC3相200V±10% 0～20A可変 5KW ■DS-25030-3 0～30A可変 7.5KW ■DS-25050-3 0～50A可変 12.5KW ■DS-25075-3 0～75A可変 18.8KW ■DS-250100-3 0～100A可変 25KW ■DS-250150-3 0～150A可変 37.5KW ■動作説明■本裝置はブロックダイヤグラムの様に構成されています。まず、定電圧設定時は、制御回路で出力
電圧設定器(CV)によって設定された基準電圧信號と、出力電圧を検出した信號を比較し、その偏差を増幅したサ
イリスタを位相制御して、設定した出力電圧値に保ちます。定電流設定時も同様に、出力電流設定器(CC)によっ
て設定された基準信號と、出力電流を検出した信號を比較して、その偏差を基にサイリスタノ位相制御を行い、
設定した出力電流を保つ様に動作します。LCフィルタ回路は、整流回路の直流電圧出力を平滑して、リップル分
の少ない直流電圧出力にします。
