日本三豐MITUTOYO廣州代理，日本三豐量具總代理，三豐量具中國總代理 三豐總代理，三豐中國一級代理商--------Roundtest Extreme（超級圓度、圓柱形狀測量?jī)x）RA-H5100CNC/ 2100CNC
211系列-CNC圓度/圓柱度形狀測量?jī)x

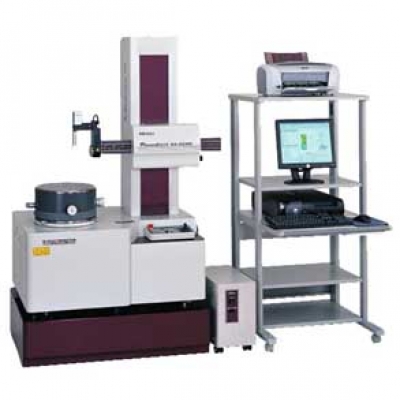

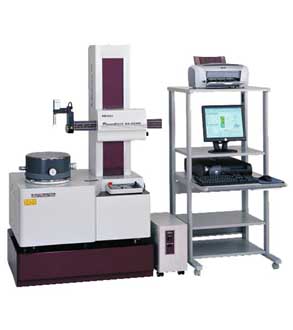

日本三豐品牌 MITUTOYO 211-847-1 形狀測量?jī)x
三豐公司獨創的圓度/圓柱形狀測量?jī)x頗具新意，能在獨立/同步的多軸電腦數控下進行自動測量。本系列的CNC機型不僅精度高、可靠性高，而且測量效率極高。一機二用，既能測量圓度，又能測量表面粗糙度，工件不必為了測量粗糙度而重新夾裝。粗糙度的測量軸向、周向均可進行。
技術參數：RA-2100CNC
旋轉工作臺
回轉精度（徑向）：（0.02+3.8H/10000）µm
回轉精度（軸向）：（0.02+3.8X/10000）µm H為測量高度 ， X為離旋轉工作臺軸的距離
旋轉速度： 2,4,6,10rpm
工作臺有效直徑： 235mm
最大調心幅度：±3mm
最大調水平幅度：±1°
最大測量直徑： 256mm
最大工件直徑：580mm
臺面最大承重：30kg
垂直軸（Z軸）
垂直移動：300mm（500mm）*
直線度（λc2.5）：0.12µm/100mm，0.18µm/300mm （0.3µm/500mm ）*
與轉臺軸的平行度：0.7µm/300mm （1.2µm/500mm）*
定位速度：最大35mm/s
測量速度：0.5,1,2,5mm/s
最大檢測高度：300mm（外徑），300mm（內徑） （500mm外徑/內徑）*
最大檢測深度：104mm（Φ32mm或更大）
水平臂（X軸）
水平移動：175mm（包括工作臺旋轉中心25mm的突出量）
直線度（λc2.5）：0.7µm/150mm
與轉臺軸的垂直度：1.0µm/150mm
定位速度：最大20mm/s
測量速度：0.5,1, 5mm/s
測針和測頭
測量范圍：±400µm（±5µm：跟蹤范圍）
測力：40mN
標準測頭：12AAF150，硬質合金球，Φ1.6mm
測量方向：雙方向
測頭角度調整：固定
供氣：
氣壓： 390kpa（4kgf/c㎡）
耗氣量：30L/min
電源： 100V AC-240V AC,50/60Hz
尺寸（W×D×H）：940×475×900mm （940×475×1100mm）*
重量：180kg（200kg）
*高立柱型
技術參數：RA-H5100CNC
旋轉工作臺
回轉精度（徑向）：（0.02+4H/10000）µm
回轉精度（軸向）：（0.02+6X/10000）µm H為測量高度 ， X為離旋轉工作臺軸的距離
旋轉速度： 2,4,6,10rpm(20rpm：自動調心)
工作臺有效直徑： 300mm
最大調心幅度：±5mm
最大調水平幅度：±1°
最大測量直徑： 356mm
最大工件直徑：680mm
臺面最大承重：80kg（65kg：自動調心）
垂直軸（Z軸）
垂直移動：350mm（550mm）*
直線度（λc2.5）：0.05µm/100mm，0.14µm/350mm （0.2µm/550mm ）*
與轉臺軸的平行度：0.2µm/350mm （0.32µm/550mm）*
定位速度：最大60mm/s
測量速度：0.5,1,2,5mm/s
最大檢測高度：350mm（外徑），350mm（內徑） （550mm外徑/內徑）*
最大檢測深度：Φ12.7×26mm，Φ32×104mm
水平臂（X軸）
水平移動：225mm
直線度（λc2.5）：0.4µm/200mm
與轉臺軸的垂直度：0.5µm/200mm
定位速度：最大50mm/s
測量速度：0.5,1, 5mm/s
測針和測頭
測量范圍：±400µm（±5µm：跟蹤范圍）
測力：40mN
標準測頭：12AAF150，硬質合金球，Φ1.6mm
測量方向：雙方向
測頭角度調整：固定
供氣：
氣壓： 390kpa（4kgf/c㎡）
耗氣量：45L/min
電源： 100V AC-240V AC,50/60Hz
尺寸（W×D×H）：1260×710×1700mm （1260×710×1900mm）*
重量：650kg（670kg）*
帶有儀器架：100kg
帶有防震臺架：170kg
*高立柱型
ROUNDPAK
離線測量流程的編程功能
利用一種完整的離線教學功能可進行屏幕虛擬3D模擬測量，從而無需實際工件即可創建部分程序（測量步驟）。Roundtest Extreme 的測頭與支架均可在模擬中精確顯示，可預報碰撞危險并發出警報。
選件：
350850：圓柱直角規
211-045：倍率檢測規
211-014：卡盤（外徑： 1-78mm，內徑：25-68mm）
211-032：定心卡盤（外徑：1-79mm，內徑：16-69mm）
211-031：微型卡盤（外徑： 最大0.1-1.5mm）
178-025：防震臺**
178-024：防振臺架**
12AAB598：護罩
*僅適用于RA-H5100CNC
**僅適用于RA-2100CNC
性能參數：
型號
RA-2100CNC（標準立柱）
RA-2100CNC（高立柱）
貨號*
211-847*-1
211-848*-1
立柱移動
300mm（標準立柱）
500mm（高立柱）
型號
RA-H5100CNC（標準立柱）
RA-H5100CNC（高立柱）
貨號*
帶有儀器架
211-837*
211-838*
帶有防震臺架
211-837*-2
211-838*-2
立柱移動
350mm（標準立柱）
550mm（高立柱）
*為區分交流電源電纜，在貨號后加上以下后綴：
A適于UL/CSA, D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V
尺寸圖片：?jiǎn)挝唬╩m）
