- 型號：
304系列-投影儀

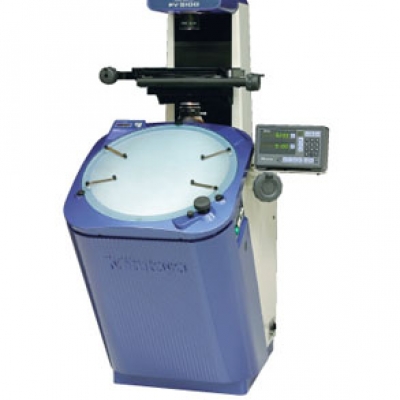

日本三豐品牌 MITUTOYO 304-909 投影儀
特點：
1、頂部照明的落地式投影儀，可配用定位方便的大屏幕，從而投影圖像易于跟蹤，易于與模板比較。
2、數顯讀數測角投影屏（具有調零、ABS/INC坐標轉換功能）便于讀數，可有效減少角度測量誤差。
3、傾斜表面照明裝置選件（172-419）可呈現清晰、明亮的圖像，易于檢測無反射工件，如：塑料工件和印刷品等。
技術參數：
投影圖像：倒像
投影屏幕
有效直徑：508mm（20″）
屏幕材料：精細磨砂玻璃
屏幕旋轉：±360°，微調和夾緊
角度分度值：數顯計數器（LED），分辨率：1´或0.01°（可轉換），范圍：±370°，ABS/INC模式轉換，調零
參考線：十字交叉細線
投影鏡頭：10X（172-402） 可選：5X,20X,50X,100X
放大精度
輪廓照明：±0.1%以下
表面照明：±0.15%以下
最大工件高度：參見投影能力（H）以下
輪廓照明
光源：鹵素燈泡（24V,150W）
光學系統：縮放遠心系統
功能：2-step高/低亮度轉換、吸熱光片、冷卻風扇
表面照明
光源：鹵素燈泡（24V,150W）
光學系統：垂直照明
功能：可調冷凝鏡片、傾斜照明（用于5X,10X和20X），吸熱光片、冷卻風扇
調焦：手動調焦
分辨率：0.001mm或.0001″/0.001mm（使用KA計數器選件）
電源：100-240V AC,50/60Hz
重量： 210kg
投影能力：
單位（mm）
倍率
5X
10X
20X
50X
100X
視場范圍
Φ101.6
Φ50.8
Φ25.4
Φ10.16
Φ5.08
H
125
181
206
87
87
W
60(27)
60
60
32.4
22.5
D
120
120
120
64.8
45
( ):使用表面照明
選件：
172-280：5X投影鏡頭
172-401：5X投影鏡頭組
172-402：10X投影鏡頭組
172-403：20X投影鏡頭組
172-404：50X投影鏡頭組
172-405：100X投影鏡頭組
172-419：表面照明裝置
172-116：標準刻度尺（50mm）
172-330：標準刻度尺（80mm）
172-117：標準刻度尺（2″）
172-161：讀數尺（300mm）
172-329：讀數尺（600mm）
172-162：讀數尺（12″）
12AAF182：數顯計數器支架
172-160-2：綠色濾光片
172-319：燈罩
515530：鹵素燈泡（24V,150W）
172-198：帶有微調旋鈕的旋轉臺*（有效直徑：96mm）
172-197：旋轉工作臺*（最在工件直徑：80mm）
176-107：帶夾鉗的支架*
172-378：帶夾鉗的V型塊*（最大工件直徑：25mm）
999678：固定裝置適配器
*固定裝置適配器（999678）配合使用
性能參數：
型號
PV-5110
貨號
304-909*
XY工作臺行程范圍
200×100mm
快速釋放機制
X軸和Y軸
測量方法
線性編碼器
XY工作臺面尺寸
380×250mm
XY工作臺有效范圍
266×170mm
工作臺玻璃定貨號
382762
旋轉功能
±3°
最大工件臺載重
5kg
備注
——
*為區分交流電源電纜，在貨號后加上以下后綴：A適于UL/CSA,C適于臺灣,D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V
尺寸圖片：單位（mm）
