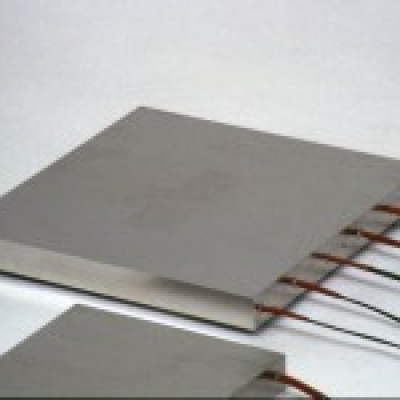

八光藤野代理 HAKKO方形電熱板HPP3022
HAKKO日本八光廣州代理,.,HAKKO日本八光代理.特點 八光精密電熱板采用切削加工制成一體，因而是一種堅固、表面加工精度很高的熱板。 電熱板材料采用不銹鋼和鋁，可以在清潔環境中時使用。 電熱板采用筒形加熱器插入類型，這種構造足可以承載電熱板的壓力。 利用電熱板的不同組合，可以處理的尺寸范圍從200mm×200mm到600mm×600mm。 為滿足不同的加熱目的，可以設
- 型號：
.特點
八光精密電熱板采用切削加工制成一體，因而是一種堅固、表面加工精度很高的熱板。 電熱板材料采用不銹鋼和鋁，可以在清潔環境中時使用。 電熱板采用筒形加熱器插入類型，這種構造足可以承載電熱板的壓力。 利用電熱板的不同組合，可以處理的尺寸范圍從200mm×200mm到600mm×600mm。 為滿足不同的加熱目的，可以設定幾種不同的功率。 設定了豐富的選購件。
外形·尺寸·規格
精密電熱板 (現 貨)
類型
電壓/功率
型號
商品代碼
型號
商品代碼
型號
商品代碼
STD
HBR
100V/2.2KW
HPA3010
02010210
HPA3020
02010310
HPS3010
02010510
100V/3.4KW
HPA3011
02010220
HPA3021
02010320
HPS3011
02010520
200V/2.2KW
HPA3012
02010230
HPA3022
02010330
HPS3012
02010530
200V/3.4KW
HPA3013
02010240
HPA3023
02010340
HPS3013
02010540
200V/2KW*1
HPA3032
02010810
HPA3042
02010910
200V/2.2KW*2
HPA3033
02010820
HPA3043
02010920
電熱板外觀
電 熱 板 尺 寸
（長×寬×高）
300×300×25（mm）
300×300×23（mm）
電 熱 板 材 質
A5052（鋁）無表面處理
A5052（鋁）表面進行氧化鋁膜處理
SUS304（不銹鋼）無表面處理
最 高 使 用 溫 度
350℃
500℃
HBR型的溫度
均一性*3
250×250×內 200℃時 ±2℃
350℃時 ±4℃
—
—
表 面 粗 糙 度
6.3s以下
0.1mm以下
平 面 度
載 荷
154KN at200℃時 （1.71MPa）
551KN at500℃時 （6.12MPa）
附屬溫度傳感器
K型外殼熱電偶 偶φ3.2×150（型號：HTK0237）
K型外殼熱電偶 偶φ3.2×200（型號：HTK0238）
加 熱 器電 線
鎳玻璃耐熱電線 300mm
鎳玻璃耐熱電線 300mm
重 量
約7kg
約17kg
類型
電壓/功率
型號
商品代碼
型號
商品代碼
型號
商品代碼
STD
HBR
100V/1.2KW
HPA2010
02010010
HPA2020
02010110
HPS2010
02010410
100V/1.8KW
HPA2011
02010020
HPA2021
02010120
HPS2011
02010420
200V/1.2KW
HPA2012
02010030
HPA2022
02010130
HPS2012
02010430
200V/1.8KW
HPA2013
02010040
HPA2023
02010140
HPS2013
02010440
200V/1.1KW*1
HPA2032
02010610
HPA2042
02010710
200V/1.2KW*2
HPA2033
02010620
HPA2043
02010720
電熱板外觀
電 熱 板 尺 寸
（長×寬×高）
200×200×20（mm）
200×200×23（mm）
電 熱 板 材 質
A5052（鋁）無表面處理
A5052（鋁）表面進行氧化鋁膜處理
SUS304（不銹鋼）無表面處理
最 高 使 用 溫 度
350℃
500℃
HBR型的溫度
均一性*3
150×150×內 200℃時 ±2℃
350℃時 ±4℃
—
—
表 面 粗 糙 度
6.3s以下
平 面 度
0.1mm以下
載 荷
68.6KN at200℃時 （1.71MPa）
245KN at500℃時 （6.12MPa）
附屬溫度傳感器
K型外殼熱電偶 偶φ3.2×150（型號：HTK0237）
K型外殼熱電偶 偶φ3.2×200（型號：HTK0238）
加 熱 器電 線
鎳玻璃耐熱電線 300mm
鎳玻璃耐熱電線 300mm
重 量
約3kg
約8kg
HBR類型的制品通過使用混合筒性加熱器（參照P38）提高了電熱板表面溫度的均一性能
1請使用備選的絕熱板。2請使用備選的反射器。
3使用指定的絕熱板或反射器時的值
安裝孔位置（電熱板內側）
精密電熱板使用示例
溫度控制器請使用“HP控制器”（參照P210）
備選設定元件規格尺寸 （現 貨）
元件名稱
型 號
商品代碼
所用電熱板
主要材料
尺 寸
電熱板臺
HPP3001
02020020
HPA30□□、HPS30□□
SUS
243×243×100
HPP2001
02020010
HPA20□□、HPS20□□
151×151×100
絕熱板
（耐熱400℃）
HPP3011
02020120
HPA30□□、HPS30□□
無極材料
150×150×5t（4枚）
HPP2011
02020110
HPA20□□、HPS20□□
200×200×5t（4枚）
聯結電熱板
HPP2021
02020210
HPA20□□
A1
200×400×15
HPP2022
02020220
400×400×15
HPP3021
02020230
HPA30□□
300×600×15
HPP3022
02020240
600×600×15
反射器
HPP3012
02020320
HPA30□□、HPS30□□
A1
330×330×30（1.5t）
HPP2012
02020310
HPA20□□、HPS20□□
230×230×30（1.5t）
遠紅外線電熱板
（硼硅酸玻璃電熱板）
HPP3031
02020420
HPS30□□
NCF
150×150（2t）—4枚
HPP2031
02020410
HPS20□□
200×200（2t）—1枚
絕熱·固定板—低溫
（耐熱200℃）
HPP3013
02020530
HPA30□□、HPS30□□
無極材料
340×340×15
HPP2013
02020510
HPA20□□、HPS20□□
240×240×15
絕熱·固定板—高溫
（耐熱400℃）
HPP3014
02020540
HPA30□□、HPS30□□
無極材料
340×340×15
HPP2014
02020520
HPA20□□、HPS20□□
240×240×15
絕熱容器
（耐熱400℃）
HPP3015
02020620
HPA30□□、HPS30□□
無極材料
300×300×200
HPP2015
02020610
HPA20□□、HPS20□□
200×200×150
加熱聯線用接線臺
HPP8000
02020720
HPA30□□、HPS30□□
PPE樹脂
86×30×23.5 （8P）
HPP6000
02020710
HPA20□□、HPS20□□
70×30×23.5 （6P）
