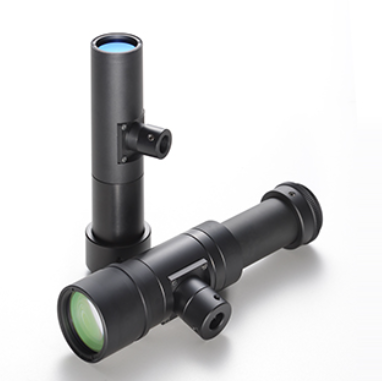

日本optart 望遠鏡鏡頭 MP-1M-65-NIR
2026-01-15 09:41:39
fujino

望遠鏡鏡頭
NIR系列
MP-1M-65-NIR
MP-2M-65-NIR
MP-4M-65-NIR
MP-1F-65-NIR
MP-2F-65-NIR
MP-4F-65-NIR
TV-2EM-NIR
TV-2EL-NIR
TV-4F-110-NIR
近紅外線對應透鏡
通過近紅外線(NIR)可以一次性檢測出不可見光的圖像。
■MP-近紅外
×1、×2、×4(對應圖像尺寸1.1″)
W.D.=65毫米
■電視-紅外
W.D.=40mm?×2(1/2″)(輕量緊湊)
W.D.=110毫米?×4(2/3″)
■共通
800nm?1200nm的近紅外線(NIR)支持
直落&同軸落射類型
物體側 Telecentric 鏡頭
去失真
C型接口
NIR仕様(800nm~1200nm)
| 型式 | 光學 倍率 | 光學的 分解能 | 有効 F値 | N.A. | 被寫界深度 | ディストーション | 物像間 距離 | 作動 距離 | 重量 | 適合 カメラ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 錯亂円 40μm | OPT ART 計算式 | 光學 | TV | ||||||||||
| (X) | (μm) | (mm) | (mm) | (%) | (%) | (mm) | (mm) | (g) | (inch) | ||||
| ストレート | MP-1M-65-NIR | 1 | 9.2 | 8.0 | 0.062 | 0.64 | 0.32 | -0.17 | -0.04 | 211.56 | 65.93 | 120 | 1.1 |
| ストレート | MP-2M-65-NIR | 2 | 5.7 | 10 | 0.1 | 0.2 | 0.11 | 1.07 | 0.28 | 204.63 | 65.10 | 100 | 1.1 |
| ストレート | MP-4M-65-NIR | 4 | 4.8 | 16.7 | 0.119 | 0.08 | 0.06 | 0.58 | 0.15 | 243.13 | 65.10 | 118 | 1.1 |
| 同軸落射 | MP-1F-65-NIR | 1 | 9.2 | 8.0 | 0.062 | 0.64 | 0.32 | -0.21 | -0.06 | 216.56 | 65.93 | 145 | 1.1 |
| 同軸落射 | MP-2F-65-NIR | 2 | 5.7 | 10 | 0.1 | 0.2 | 0.11 | 0.98 | 0.26 | 209.63 | 65.10 | 127 | 1.1 |
| 同軸落射 | MP-4F-65-NIR | 4 | 4.8 | 16.7 | 0.119 | 0.08 | 0.06 | 0.56 | 0.14 | 248.13 | 65.10 | 144 | 1.1 |
※λ=940nm、1畫素6μmにて計算。OPTART計算式:1畫素6μ×2畫素=12μにて計算。
NIR仕様(800nm~1200nm)
| 型式 | 光學 倍率 | 光學的 分解能 | 有効 F値 | N.A. | 被寫界深度 | ディストーション | 物像間 距離 | 作動 距離 | 重量 | 適合 カメラ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 錯亂円 40μm | OPT ART 計算式 | 光學 | TV | ||||||||||
| (X) | (μm) | (mm) | (mm) | (%) | (%) | (mm) | (mm) | (g) | (inch) | ||||
| ストレート | TV-2EM-NIR | 2 | 11.7 | 20.4 | 0.049 | 0.41 | 0.40 | 0.47 | 0.14 | 121.13 | 40.6 | 25 | 1/2 |
| 同軸落射 | TV-2EL-NIR | 2 | 11.7 | 20.4 | 0.049 | 0.41 | 0.40 | 0.47 | 0.14 | 121.33 | 40.6 | 40 | 1/2 |
| 同軸落射 | TV-4F-110-NIR | 4 | 8.3 | 28.6 | 0.07 | 0.14 | 0.17 | 0.02 | —- | 237.7 | 110 | 93 | 2/3 |
※λ=940nm、1畫素10μmにて計算。OPTART計算式:1畫素10μ×2畫素=20μにて計算。
