日本optart MP-05M-65 鏡頭 MP-07M-65 低光學失真
2026-01-15 09:49:01
fujino
望遠鏡鏡頭
MP系列
MP-05M-65
MP-07M-65
MP-1M-65
MP-1.5M-65
MP-2M-65
MP-4M-65
MP-047M-250
MP-05F-65
MP-07F-65
MP-10F-65
MP-1F-65
MP-1.5F-65
MP-2F-65
MP-4F-65
MP-1F-130
MP-1F-150
MP-15F-130
MP-047F-250

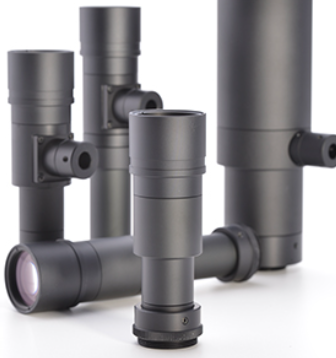

最大圖像尺寸1.1英寸支持百萬像素
高精度遠心鏡頭
1/1.8″、2/3″?最大圖像尺寸1.1 ″1000萬像素以上的相機對應
×0.5、×0.7、×1、×1.5、×2、×4 lineup
緊湊型設計的物體側望遠鏡頭
直軸及同軸反射類型的全部12種型號
同軸落射類型實現了均勻的照明光
低光學失真
全機種W.D.=65mmに統一
注重低成本的通用型
C型接口
規格
| 型式 | 光學 倍率 | 光學的 分解能 | 有效 F值 | 不適用。 | 被寫界深度 | 扭曲 | 物像間 距離 | 作動 距離 | 重量 | 適合 相機 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 錯亂円 40μm | OPT ART 計算式 | 光學 | 電視 | ||||||||||
| 輸入：(X) | (微米) | (毫米) | (毫米) | (%) | (%) | (毫米) | (毫米) | 輸入：(g) | (英寸) | ||||
| 直的 | MP-05M-65 | 0.5 | 9.0 | 6.7 | 0.037 | 2.13 | 0.84 | -0.37 | -0.12 | 175.37 | 64.7 | 97 | 1/1.8 |
| 直的 | MP-07M-65 | 0.7 | 6.3 | 6.6 | 0.053 | 1.08 | 0.42 | -0.19 | -0.06 | 191.53 | 65.5 | 102 | 2/3 |
| 直的 | MP-1M-65 | 1 | 5.3 | 7.9 | 0.063 | 0.64 | 0.26 | -0.26 | -0.07 | 211.13 | 65.5 | 120 | 1.1 |
| 直的 | MP-1.5M-65 | 1.5 | 3.4 | 7.5 | 0.100 | 0.27 | 0.11 | 0.64 | 0.21 | 192.13 | 65 | 99 | 1 |
| 直的 | MP-2M-65 | 2 | 3.4 | 10.0 | 0.100 | 0.20 | 0.09 | 1.06 | 0.27 | 204.53 | 65 | 100 | 1.1 |
| 直的 | MP-4M-65 | 4 | 2.8 | 16.7 | 0.120 | 0.08 | 0.04 | 0.59 | 0.15 | 248.03 | 65 | 118 | 1.1 |
| 直的 | MP-047M-250 | 0.47 | 8.0 | 5.6 | 0.042 | 2.03 | 0.51 | 0.01 | 0.00 | 405.33 | 250.06 | 310 | 2/3 |
| 同軸 | MP-05F-65 | 0.5 | 9.0 | 6.7 | 0.037 | 2.13 | 0.83 | -0.33 | -0.11 | 180.37 | 64.7 | 122 | 1/1.8 |
| 同軸 | MP-07F-65 | 0.7 | 6.3 | 6.6 | 0.053 | 1.08 | 0.42 | -0.16 | -0.05 | 196.53 | 65.5 | 126 | 2/3 |
| 同軸 | MP-10F-65 | 10 | 1.4 | 20.8 | 0.24 | 0.0167 | 0.0098 | 0.089 | 0.027 | 268.05 | 63.95 | 506 | 2/3 |
| 同軸 | MP-1F-65 | 1 | 5.3 | 7.9 | 0.063 | 0.64 | 0.26 | -0.22 | -0.06 | 216.13 | 65.5 | 145 | 1.1 |
| 同軸 | MP-1.5F-65 | 1.5 | 3.4 | 7.5 | 0.100 | 0.27 | 0.11 | 0.64 | 0.21 | 197.13 | 65 | 128 | 1 |
| 同軸 | MP-2F-65 | 2 | 3.4 | 10.0 | 0.100 | 0.20 | 0.09 | 0.96 | 0.24 | 209.53 | 65 | 127 | 1.1 |
| 同軸 | MP-4F-65 | 4 | 2.8 | 16.7 | 0.120 | 0.08 | 0.04 | 0.57 | 0.14 | 248.03 | 65 | 144 | 1.1 |
| 同軸 | MP-1F-130 | 1 | 6.7 | 10 | 0.05 | 0.8 | 0.25 | 0.06 | 0.02 | 266.55 | 130 | 204 | 1/1.8 |
| 同軸 | MP-1F-150 | 1 | 6.7 | 10 | 0.05 | 0.8 | 0.25 | -0.8 | -0.27 | 294.12 | 150 | 275 | 1/1.8 |
| 同軸 | MP-15F-130 | 1.5 | 5.4 | 12 | 0.0623 | 0.428 | 0.14 | 1.62 | 0.53 | 230.5 | 130 | 204 | 1/1.8 |
| 同軸 | MP-047F-250 | 0.47 | 8.0 | 5.6 | 0.042 | 2.03 | 0.51 | 0.01 | 0.00 | 405.33 | 250.06 | 428 | 2/3 |
※像素尺寸6微米、波長550納米單個計算
※畫素尺寸3.45μm、波長550nm單個計算 (MP-047M/F-250、MP-1F-130、MP-1F-150、MP-15F-130)
※最大外徑是不包括同軸入射部分的尺寸
